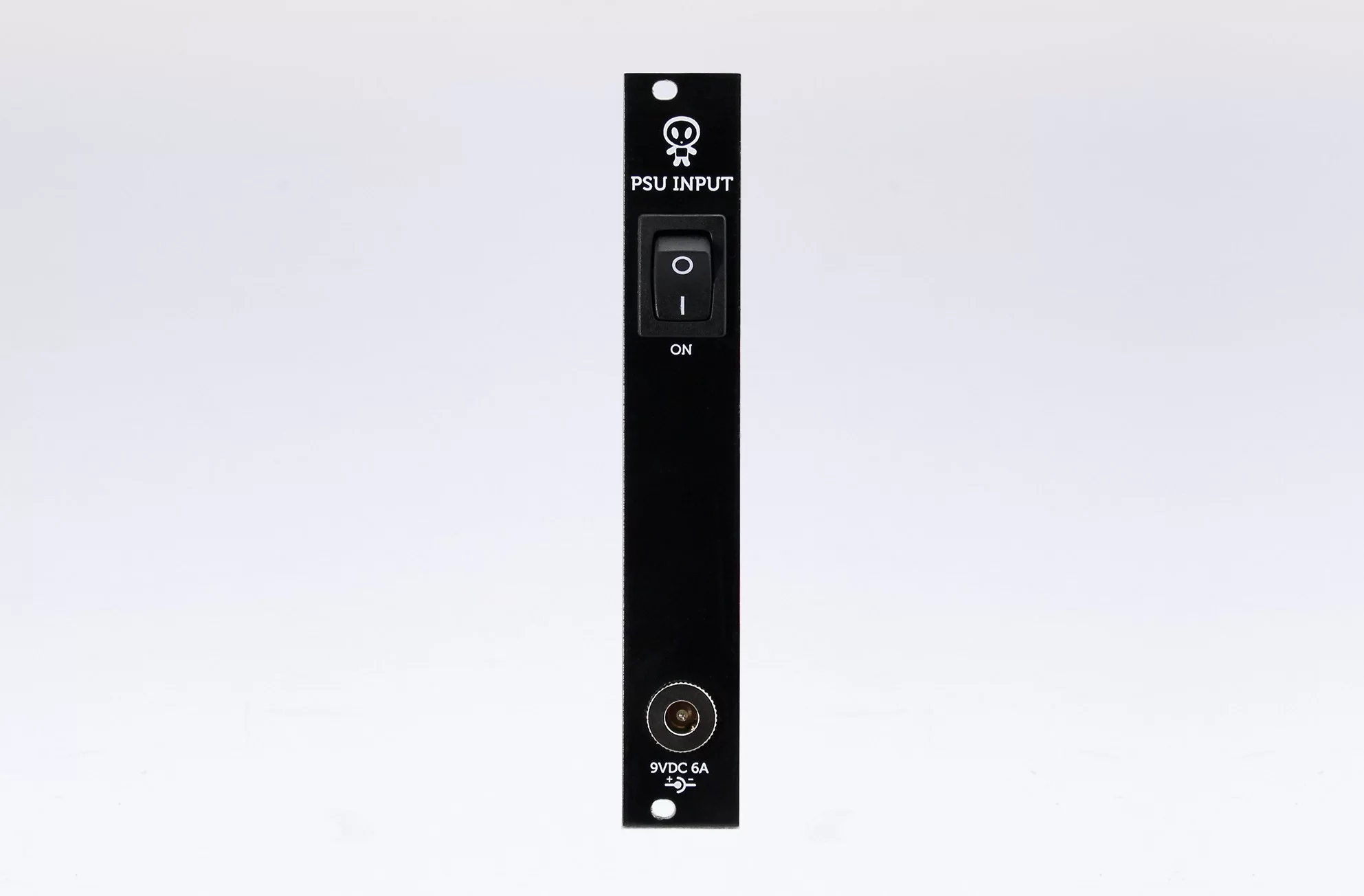

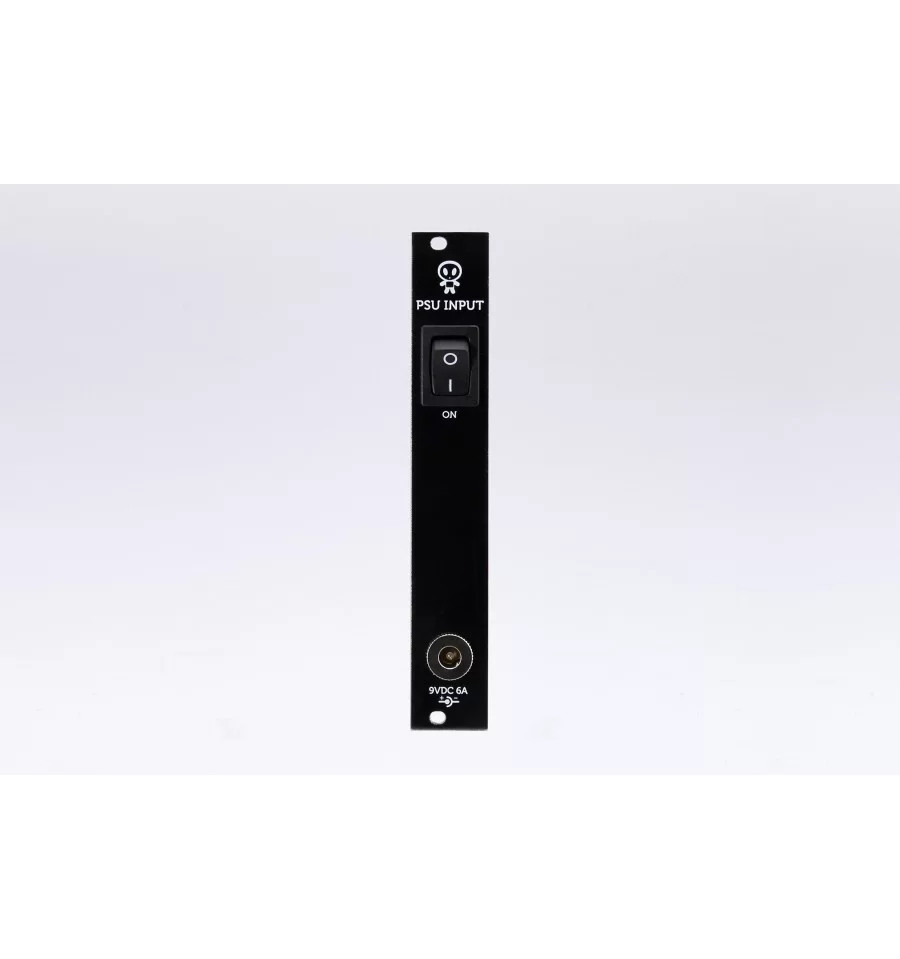

Erica Synths PSU Input Module

Hvis du overvejer at bruge rack ører til at montere Erica Synths 84HP kabinet i studio rack'e't, kan det være en god idé at få adgang til PSU-forbindelsen fra forsiden af kassen i stedet for toppen. Så er 4HP PSU-modulet en løsning. PSU-modulet er beregnet til at blive brugt med eksterne PSU'er, der giver en udgangsspænding fra + 9V til + 12V ("+" i midten)

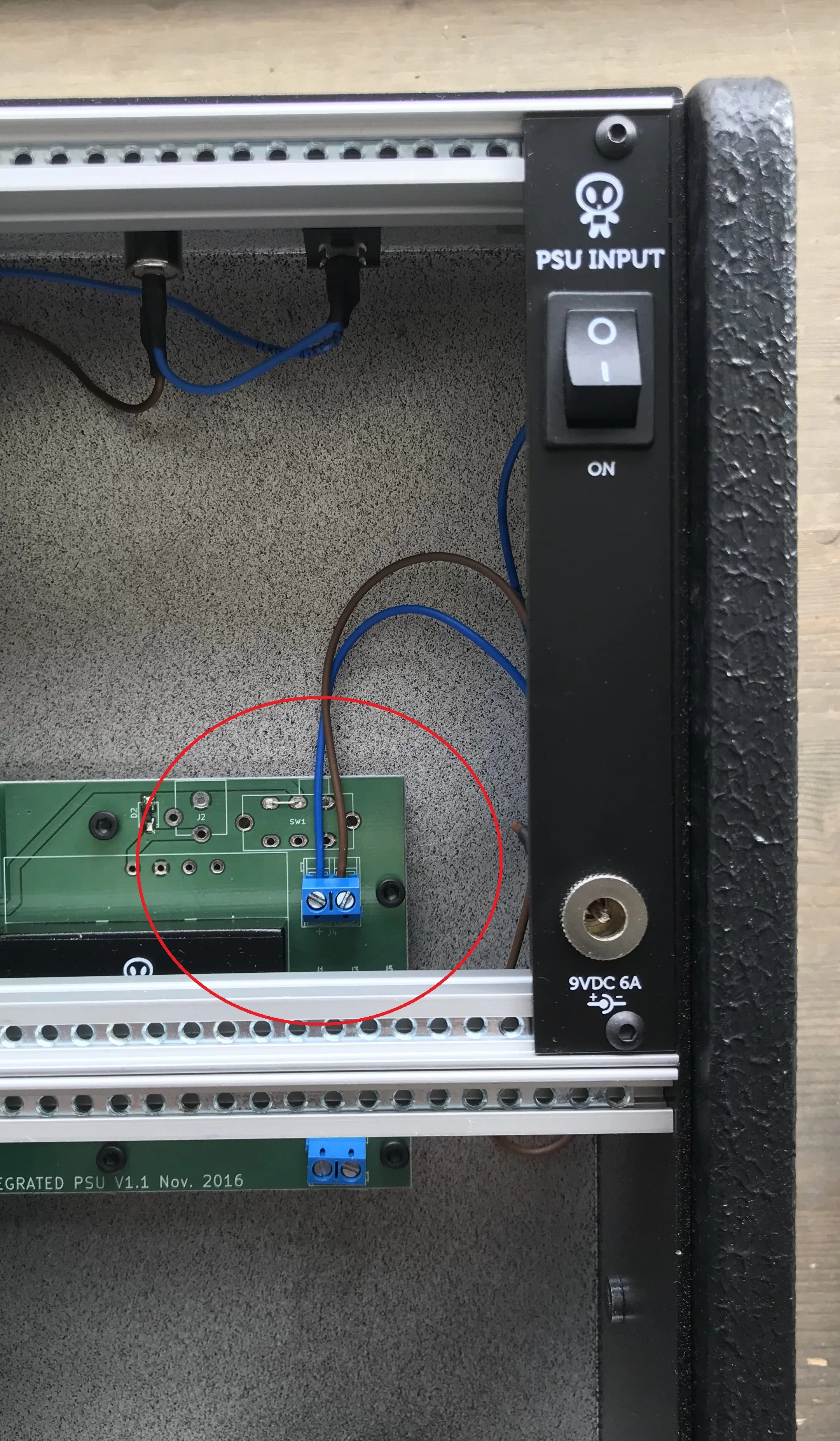

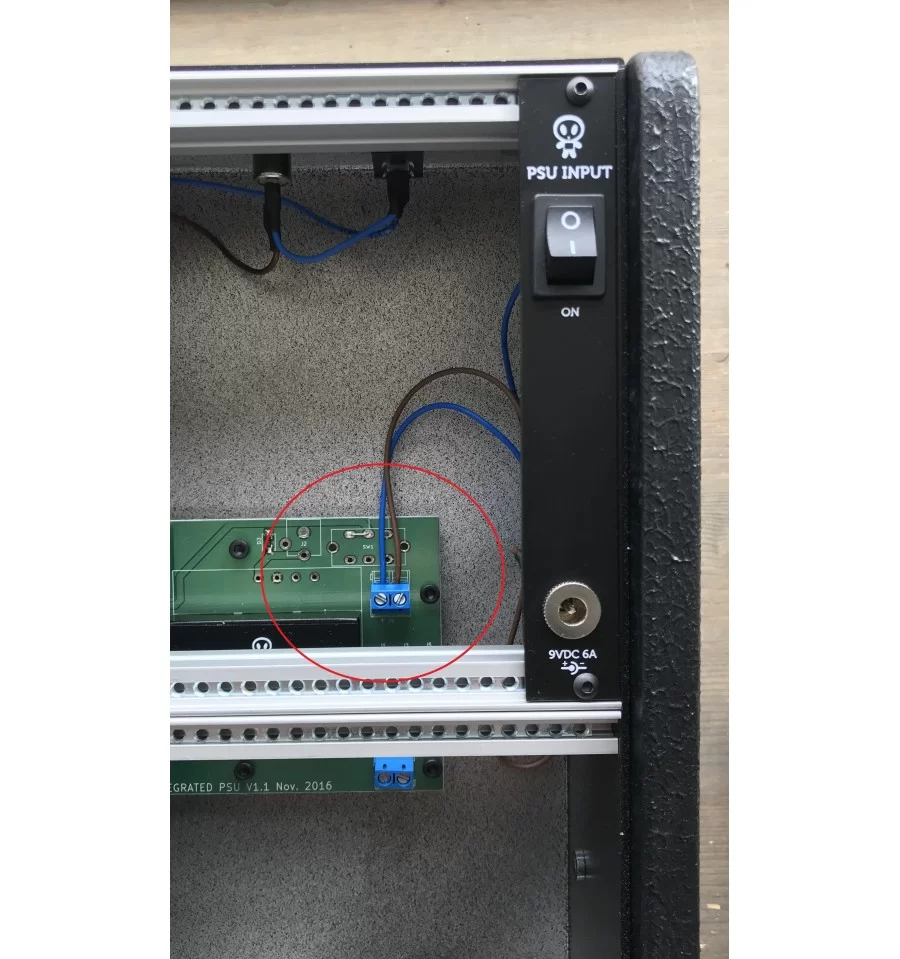

Til eurorack-kabinetter med to rækker (2x84HP) skal du bruge en lille skruetrækker til at afbryde det eksisterende PSU-stik fra den blå terminal og tilslutte PSU-stikmodulet som vist på billedet.

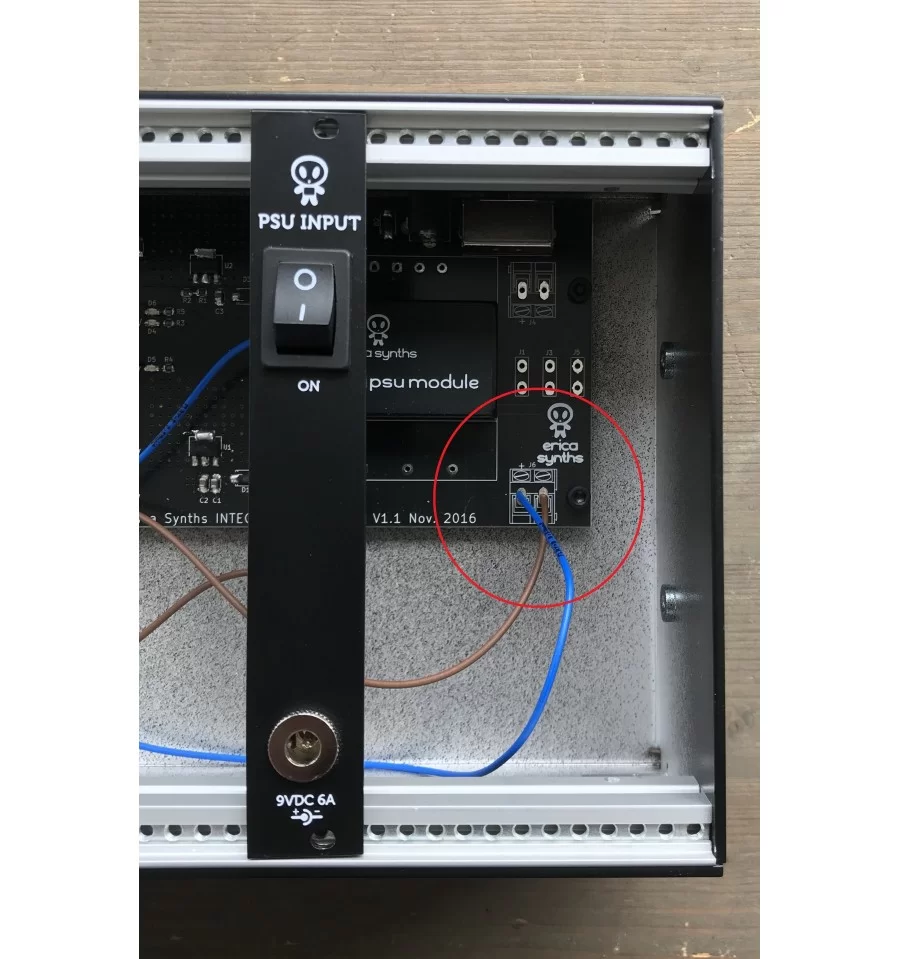

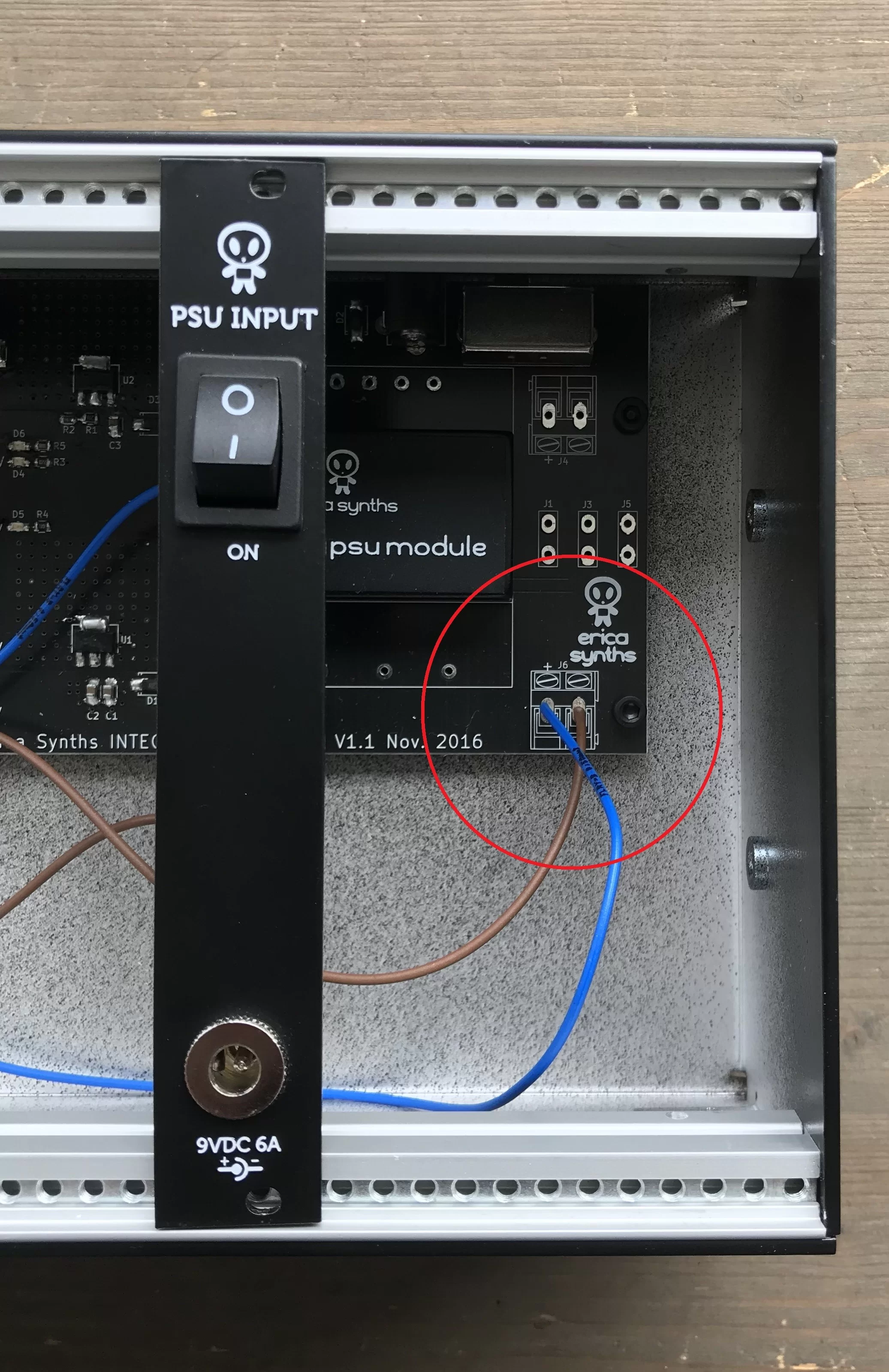

For 1-række eurorack-kabinetter (1x84HP) skal du bruge en loddekolbe til at lodde trådene fra PSU-stikmodulet som vist på billedet. Sørg for, at ledninger ikke rører aluminiumskabinettet!

Technical specifications:
